精雕机的主要构成部件是什么

精雕机的主要构成部件是什么

小编就来给大家介绍一下精雕机的一些重要组成部分，了解了这些，对广大消费者去买一台适合自己和去判断一台精雕机到底会不会是有一定帮助的。

先看一下精雕机的一个工业流程：

设计绘图—铸床身/外壳—床身加工/外壳加工—喷漆订购机床附件—丝杠导轨组装—电气配件装配—通电调试—设置各配件参数—精度纠正—过程测试—清理、检查—打包。

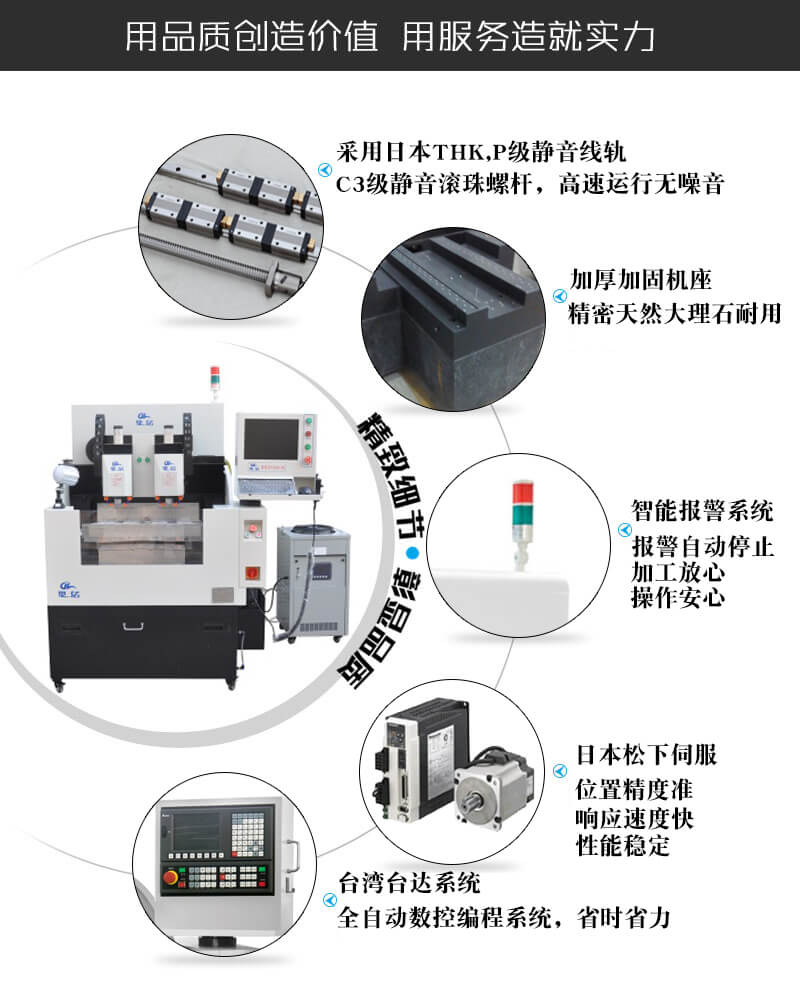

其次是精雕机主要的组成部分：

1 主轴

主轴是精雕机很重要的部件之一，

2机床床身

钣金，工作台，主轴，丝杆，对刀仪，伺服，机床照明灯，CCD定位仪，自动换刀设备，机床底座；机床底座分为大理石底座和铸铁底座

3导轨

线性圆柱导轨大多数用于小幅面精雕机，大幅面精雕机多采用线性方形导轨。产品采用P级直线导轨。

4丝杆（普通丝杆与精密滚珠丝杆）

普通螺纹就是一般铣床上常用的丝杆，普通丝杆摩擦力大，易磨损高速运动市容易发生卡死现象。

精密滚珠丝杆——专业级的产品，是精雕机里很重要也是贵的零件，精雕机精度由它决定，由于精雕机是双向驱动的，所以滚珠丝杆是需要带预压，在正反转进才不会有间隙产生

滚珠丝杆的优点是精度好，助力小，寿命长。鼎亿精雕机主要采用日本THK、台湾上银/银泰3精密丝杆，确保加工精度辨别两种丝杆的方式是：普通丝杆一般为黑色，螺纹形状是方形或梯形。滚珠丝杆的螺纹是半圆形，丝杆颜色一般为白色

驱动电机：目前市面上的精雕机，大都是使用步进马达驱动

6传动

1）钢丝驱动，所用的材料是航空钢丝，外包一层工程塑胶叫kepton（超高耐磨材料，坦克有线导弹的导线就是包覆这种材料），钢性高，用此类技术驱动的雕刻机造价便宜

快速、只用于刻双色板的机型

2）钢带驱动，使用厚度0.1mm的合金材料制作，特性和钢丝类似，适用于轻型大幅面机器

7 电控柜

主要包括：手轮，手持，操作面板，报警灯，XYZ轴驱动器，主轴变频器，I/O转换板，风扇，电源等

8 控制计算器

控制卡和计算机

9 控制计算机

控制系统的品牌很多，根据客户的生产加工情况选择比较合适利于生产的控制系统

10浮动刀头
